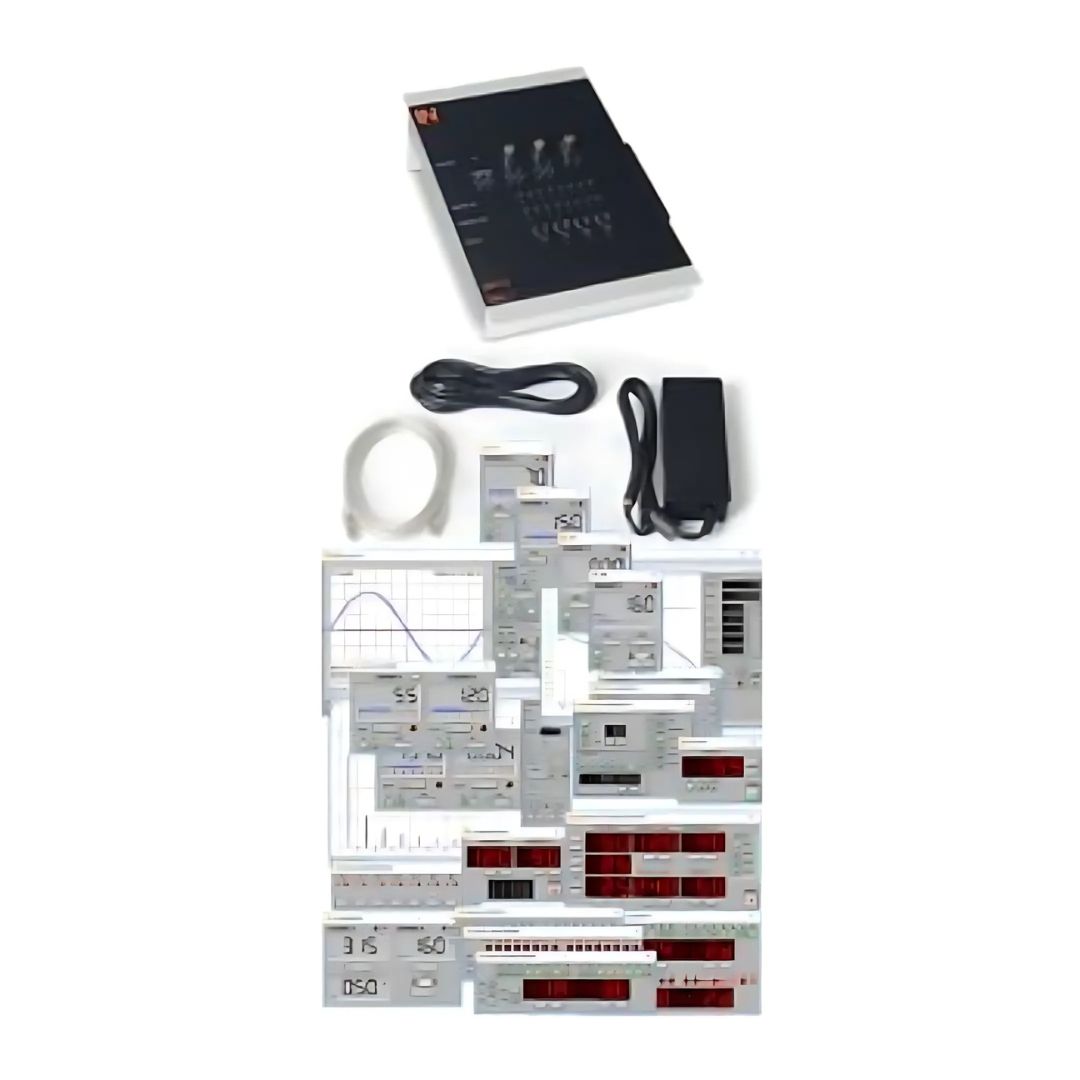

Interface UniTrain com instrumentação virtual | CO4203-2A
A Interface UniTrain é a unidade central do sistema UniTrain. Ela incorpora todas as entradas e saídas, interruptores, fontes de energia e sinal e circuitos de medição necessários para realizar experimentos. A Interface é controlada pelo PC conectado.
Descrição
Equipamento:
Processador de 32 bits com memória de armazenamento para medições
Interfaces USB, taxa de transferência de 12 Mbits/s
Interface WLAN/WiFi, 2,4 GHz, IEEE 802.11 b/g/n
Conexão simultânea de qualquer número de Experimentadores via sistema de barramento serial
Invólucro de design de alta qualidade com pés de alumínio e painel frontal de Plexiglas endurecido na superfície
Adequado para acomodação em quadros de painéis de treinamento
Conexões por meio de cabos de medição de segurança de 2 mm
LEDs multicoloridos para exibição de status
Saída analógica ajustável, +/-10 V, 0,2 A, DC – 5 MHz, via BNC e soquetes de 2 mm
4 entradas de amplificador diferencial analógico com largura de banda de 10 MHz, seguro para tensões de até 100 V, taxa de amostragem de 100 mega amostras, 9 faixas de medição, profundidade de memória 4 x 8 k x 10 bits, entradas via BNC (2 entradas) ou 2 mm soquetes (4 entradas)
2 entradas analógicas para medição de corrente, protegidas contra sobrecorrente de até 5 A, taxa de amostragem de 250 quilo amostras, 2 faixas de medição, resolução de 12 bits, conexão via soquetes de 2 mm
Saída de sinal digital de 16 bits, dos quais 8 bits são acessados via soquetes de 2 mm, TTL/CMOS, frequência de clock de 0 a 100 kHz, força elétrica +/- 15 V
Entrada de sinal digital de 16 bits, dos quais 8 bits são acessados via soquetes de 2 mm, profundidade de memória de 16 bits x 2 k, TTL/CMOS, taxa de amostragem de 0 a 100 kHz, força elétrica +/- 15 V,
8 relés, 24 V CC/1 A, dos quais 4 são acessados via soquetes de 2 mm
Dimensões: 29,6 x 19 x 8,6 cm
Fonte de alimentação externa com ampla faixa de entrada 100-264 V, 47-63 Hz, saída 24 V / 5A
Peso (incluindo fonte de alimentação): 2,1 kg
Instrumentos virtuais (medidores e fontes):
2 x VIs de voltímetro, 2 x VIs de amperímetro: CA, CC, 9 faixas, 100 mV a 50 V, true RMS, AV
1 x Medidor de potência, 9 faixas, 100 mV a 50 V
1 x VI com 8 relés, 1 x VI de multímetro: display de multímetro (opcional LM2330, LM2331 ou LM2322) no LabSoft
1 x VI de amperímetro de 2 canais: CA, CC, 2 faixas, 300 mA e 3 A, TrueRMS, AV
1 x VI de voltímetro de 2 canais: CA, CC, 9 faixas, 100 mV a 50 V, TrueRMS, AV
1 osciloscópio de 2/4 canais: largura de banda de 10 MHz, 25 intervalos de tempo, 100 ns/div a 10 s/div, 9 intervalos de 20 mV/div a 10 V/div, disparo e pré-disparo, modos XY e XT, função de cursor, função de adição e multiplicação para 2 canais
1 x Analisador de espectro VI: 9 intervalos de tensão de 100 mV a 50 V, intervalo de frequência de entrada de 3 Hz a 1 MHz, exibição de domínio de tempo
1 X VI Bode-Plotter: 9 intervalos de tensão de 100 mV a 50 V, intervalo de frequência de 1 Hz a 5 MHz, exibição de domínio de tempo e diagrama de locus
1 x VI de tensão CC ajustável 0 a 10 V
1 x VI gerador de função: 0,5 Hz a 5 MHz, 0 a 10 V, seno, quadrado, triangular,
1 x VI gerador arbitrário, 1 x VI gerador de pulso
1 x VI com 16 saídas digitais, 1 x VI com 16 entradas digitais, 1 x VI com 16 entradas/saídas digitais. Modos de exibição: numerais binários, hexadecimais, decimais e octais
1 x VI fonte de alimentação trifásica, 0 – 150 Hz, 0 – 14 Vrms, 2 A (requer CO4203-2B)
1 x VI fonte de alimentação CC ajustável, 3 x (-20 V – +20 V), 2 A (requer CO4203-2B)
1 x VI fonte de alimentação trifásica com ajuste adicional de mudança de fase e taxa de clock (requer CO4203-2B)
Inclui:
Interface
Fonte de alimentação
Cabo de alimentação
Cabo USB
Software básico (download)
Manual de operação
