Sistema de Treinamento em Deformação de uma Viga | SE110.14

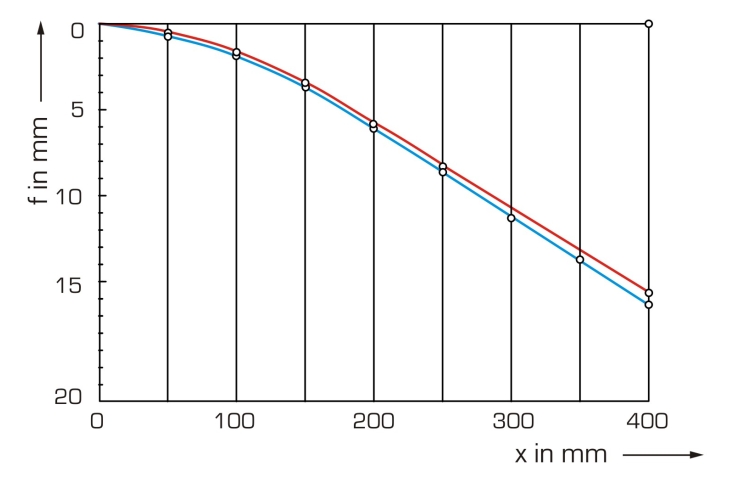

Vigas são elementos importantes de projeto em engenharia mecânica e construção civil que podem se deformar sob carga. Vigas são submetidas a carga transversalmente na direção axial, o que leva à deflexão. No comportamento de material linear-elástico, a linha de flexão, também conhecida como linha elástica, é usada para determinar a deflexão de vigas. A deflexão pode ser determinada em qualquer ponto da viga usando os coeficientes de influência e a teoria comutativa de Maxwell-Betti.

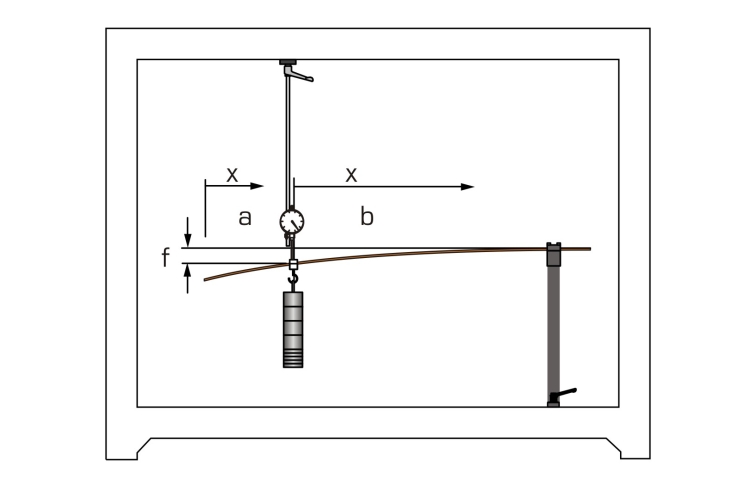

A unidade SE 110.14 é usada para determinar a deformação de uma viga de flexão. Para fazer isso, uma viga é estudada sob cargas variáveis, diferentes condições de suporte e indeterminação estática. A linha elástica é determinada por cálculo e verificada por experimento.

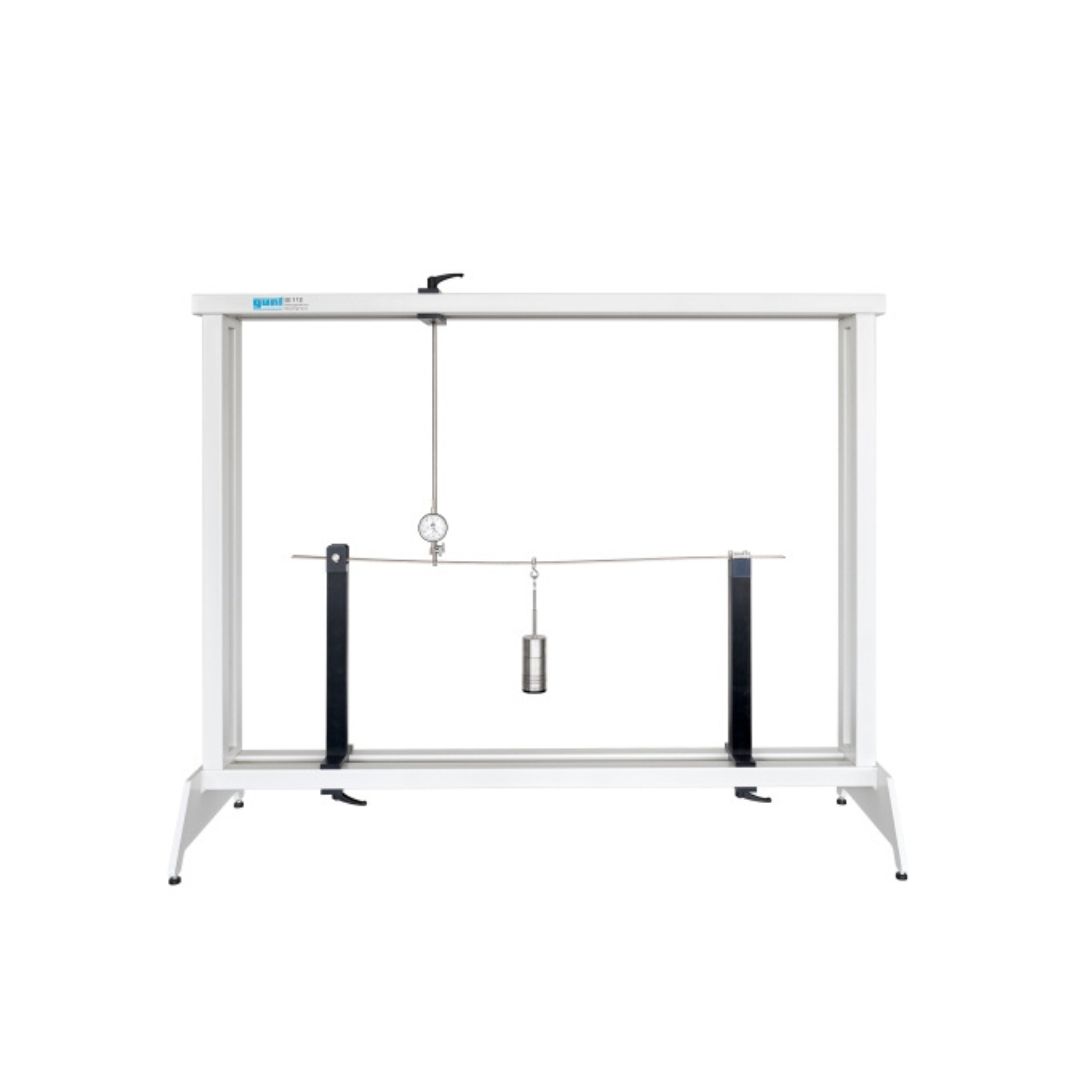

A configuração experimental inclui três vigas feitas de materiais diferentes. Dois suportes articulados e um suporte fixo com grampo estão disponíveis. Os medidores de mostrador registram a deformação resultante da viga. As partes do experimento são claramente dispostas e alojadas com segurança em um sistema de armazenamento.
Descrição
Objetivos de ensino
Linha elástica sob carga variável
Linha elástica sob várias condições de suporte
Demonstração do teorema de maxwell-betti
Linha elástica em sistemas estaticamente indeterminados
